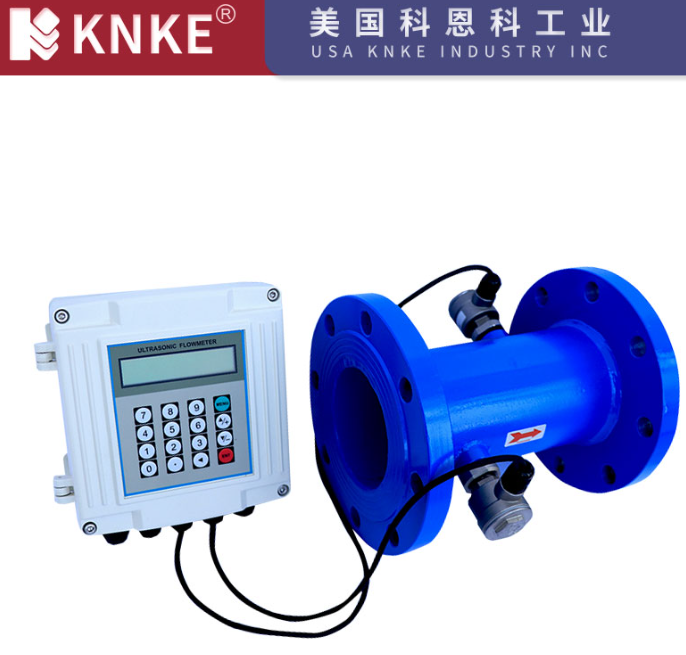

超聲波流量計作為一種精確測量流體流量的儀表，因其高精度、雙向流測量功能和適應性廣泛而備受青睞。然而，為了確保其最佳性能，超聲波流量計的安裝和使用過程中對管道的要求極為嚴格。本文將詳細探討超聲波流量計對管道的各項要求，包括直管段長度、管道質量、溫度計安裝、聲學噪聲干擾以及整流器的作用。

1. 雙向流測量

雙向流測量是指使用同一套超聲波流量計實現被測介質的正向和反向流量測量。例如，地下儲氣庫和城市調峰儲氣罐需要這種功能。為了確保雙向測量的精度，超聲波流量計在上下游管段的配置上需要對稱對待，即在正向測量中作為上游的管段，在反向測量中也要作為上游對待。這是實現雙向等精度測量的重要前提。

2. 直管段長度要求

為了降低不良流態對測量結果的影響，超聲波流量計的上下游需要安裝一定長度的直管段。根據GB/T18604—2001標準，建議多聲道超聲流量計的上游直管段長度至少為10倍管徑（10D），下游直管段長度至少為5D。如果使用整流器，則整流器的安裝位置及相應的配管長度應咨詢生產廠商。

3. 直管段的質量要求

臺階及凸入物

在超聲波流量計上下游的最短直管段內，任何臺階或凸入物都會引起流態改變，增大測量的不確定度。因此，應選擇適當?shù)呐涔埽_保直管段與流量計之間的等徑連接或良好匹配。同時，在施工組裝過程中，通過打磨內壁焊縫或適當擴大法蘭連接墊片內圈直徑，可以避免凸入物及其他雜物的干擾。

內表面

流量計本體及測量管內壁的銹蝕、油污或其他附屬物會改變管道內徑，增大內壁粗糙度，導致聲波反射時出現發散和衰減，影響測量結果。因此，確保流量計及測量管內表面的清潔是實現準確計量的基本前提之一。

4. 溫度計安裝

溫度計的安裝需要考慮以下三點：

1. 感溫元件應有足夠長度，確保與被測介質充分接觸。
2. 盡量減少對流態的影響。
3. 確保在正常測量過程中不會因氣流沖刷等原因引起感溫元件的損壞。

5. 聲學噪聲干擾

超聲波流量計對噪聲特別敏感，尤其是高速度、大壓差等減壓設備產生的超高頻噪聲。因此，遠離噪聲源或咨詢制造廠家，是確保流量計正常工作的有效方法。

6. 整流器的作用

安裝整流器可以改善流量計上下游的測量條件，提高測量準確性，尤其是對單聲道超聲流量計效果更明顯。但若整流器設計、加工、安裝或維護不當，反而會增大測量偏差。因此，在設計和安裝過程中，應根據流量計種類、上游流態畸變形式及對測量準確性的要求，決定是否安裝整流器及其形式。

7. 超聲波流量計的安裝方式

理論上，氣體超聲流量計可以采用水平、垂直和傾斜等任意安裝方式，并可以沿表體管道邊軸線任意旋轉。但實際安裝過程中應考慮以下因素：

1. 流量計（特別是超聲換能器）是否便于檢測和維修。
2. 超聲換能器是否易受氣流中雜質和積液的影響。
3. 任意安裝方式是否可實現完全等精度測量尚未充分實驗驗證。

超聲波流量計在管道配置上的嚴格要求是確保其測量精度和可靠性的關鍵。通過合理配置直管段長度、保證管道質量、科學安裝溫度計和整流器，并遠離噪聲源，可以充分發揮超聲波流量計的優勢，實現準確可靠的流量測量。
