計量泵作為一種重要的流體輸送設備，被廣泛應用于工業生產中。根據其液力端的結構型式，計量泵主要分為柱塞式、液壓隔膜式、機械隔膜式和電磁式計量泵。本文將詳細介紹這幾種計量泵的結構和特點。

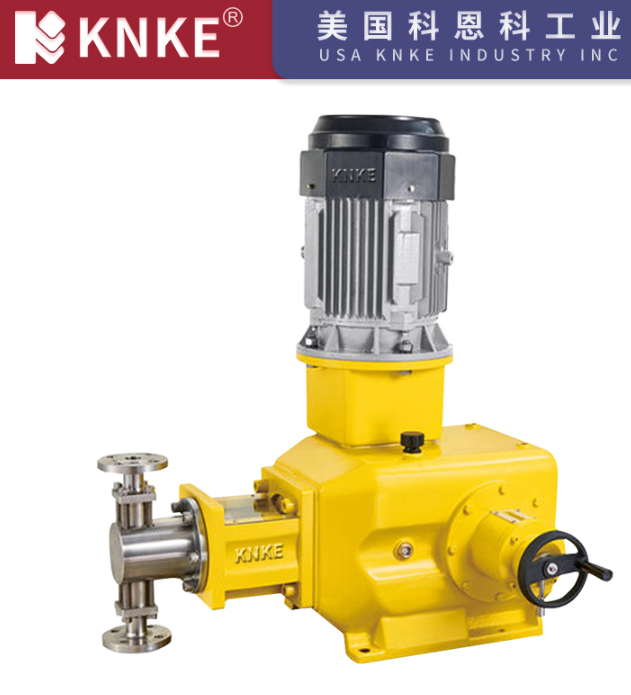

1. 柱塞式計量泵
柱塞式計量泵與普通往復泵的結構基本相同，其液力端由液缸、柱塞、吸入和排出閥、密封填料等組成。除了滿足普通往復泵液力端設計要求外，還需對影響泵計量精度的吸入閥、排出閥和密封等部件進行精心設計與選擇。
特點：
- 價格較低：柱塞式計量泵相對于其他類型的計量泵來說，具有較低的成本。
- 高流量和高精度：其流量可達76m3/h，計量精度可達±1%，最大壓力可達350MPa。在出口壓力變化時，流量幾乎不變。
- 適用于高黏度介質：能夠輸送高黏度介質，但不適于輸送腐蝕性漿料及危險性化學品。
- 軸封問題：采用填料密封，有泄漏，需周期性調節填料。填料與柱塞易磨損，需要對填料環進行壓力沖洗和排放。
- 無安全泄放裝置：這可能導致在某些應用中存在安全隱患。
2. 液壓隔膜式計量泵
液壓隔膜式計量泵是工業生產中應用最廣泛的計量泵。它在柱塞前端裝有一層隔膜，將液力端分隔成輸液腔和液壓腔。輸液腔連接泵的吸入和排出閥，液壓腔內充滿液壓油，通過柱塞的前后移動，將壓力傳給隔膜，實現液體輸送和精確計量。
特點：
- 無動密封，無泄漏：隔膜式設計避免了液體泄漏，且有安全泄放裝置，維護簡單。
- 高壓力：出口壓力可達100MPa，計量精度在10：1的調節比范圍內可達±1%。
- 價格較高：由于結構復雜，成本較高。
3. 機械隔膜式計量泵
機械隔膜式計量泵的隔膜與柱塞機構直接連接，無液壓油系統。柱塞的前后移動直接帶動隔膜前后撓曲變形，由于隔膜承受介質側的壓力，其最大排出壓力一般不超過1.2MPa。
特點：
- 價格較低：相對其他類型計量泵，成本較低。
- 無動密封，無泄漏：設計上避免了泄漏問題。
- 適用范圍廣：能輸送高黏度介質、磨蝕性漿料和危險性化學品。
- 隔膜壽命較低：由于隔膜承受高應力，壽命較短。
- 低壓力和中等精度：出口壓力在2MPa以下，計量精度為±2%。
- 無安全泄放裝置：這可能在某些應用中存在安全隱患。
4. 電磁式計量泵
電磁式計量泵利用電子控制線路產生電磁脈沖，通過通電螺線管線圈的電磁力驅動柱塞作往復直線運動，調節沖程速率以控制流量。由于技術原因，目前電磁式計量泵的功率仍較小。
特點：
- 價格低：相對于其他類型的計量泵，電磁式計量泵的成本較低。
- 無動密封，無泄漏：設計上避免了液體泄漏問題。
- 體積小，重量輕：操作方便，適用于實驗室、水處理、游泳池、車輛清洗、小型塔和反滲透水處理系統等微量加藥系統。
柱塞式、液壓隔膜式、機械隔膜式和電磁式計量泵各有其獨特的結構和特點，適用于不同的應用場景。選擇合適的計量泵類型需要根據具體的應用需求、介質特性和經濟預算等因素綜合考慮。
