渦街流量計是一款流量測量儀表，渦街流量計是在流體中安放一根非流線型游渦發生體，流體在發生體兩側交替地分離釋放出兩串規則地交錯排列的游渦的儀表。渦街流量計的接線方式有三種，根據現場輸出信號的不同接線也不相同，本文美國科恩科KNKE進口渦街流量計專家為大家講解介紹，渦街流量計的二線制接線方法和三線制接線方法。

本文將以美國科恩科品牌的進口渦街流量計為例進行詳細介紹解說渦街流量計怎么接線？渦街流量計的二線制接線方法和三線制接線方法。美國科恩科品牌的渦街流量計是一種應用卡門渦街原理的流量計，用于測量液體、氣體和蒸汽的流量，也可測量含有微小顆粒、雜質的渾濁液體，其廣泛應用于石油、化工、制藥、造紙、冶金、電力、環保、食品等行業。

在對這款科恩科品牌的渦街流量計進行接線時，首先要確認的是現場的輸出要求，以現場二線制輸出4-20mA的接法來演示。

二線制渦街流量計接線方法

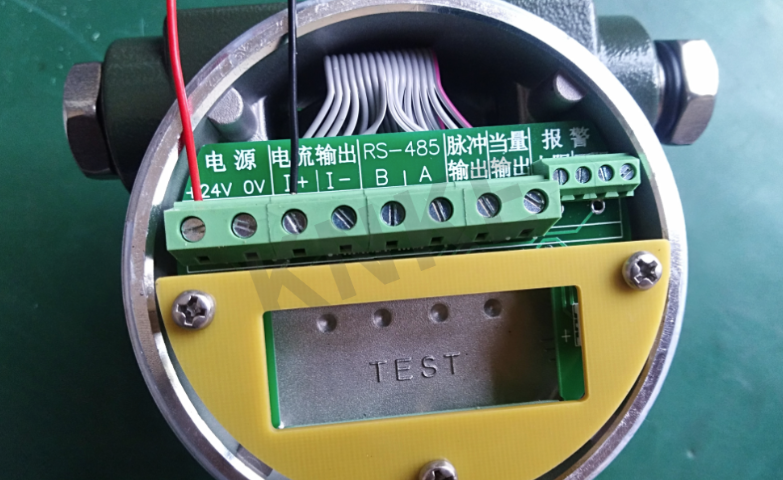

1.打開科恩科進口渦街流量計的接線盒后蓋，可以看到有許多的接線端子，如下圖所示。

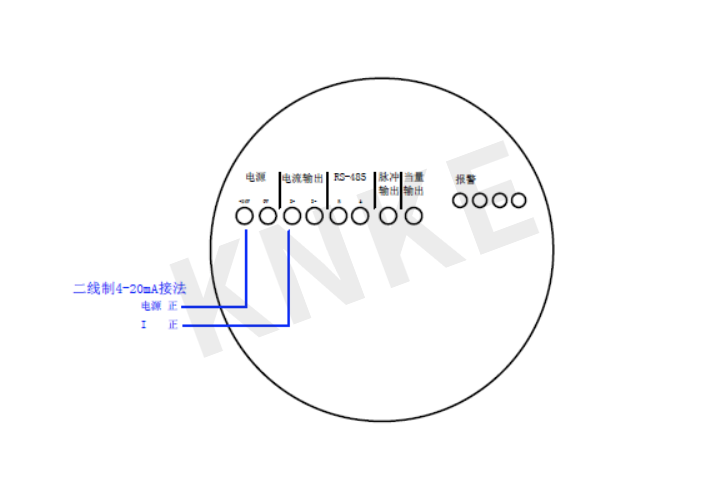

2.第一組是電源接線，第二組是電流輸出接線，這里的渦街流量計二線制接法為：電源24V+與電流I+，這個組合接線，就是二線制4-20mA輸出的接法。

3.對于渦街流量計的二線制接線方法，需要注意的是渦街流量計的二線制4-20mA接線，并不是電流的接線。

以上就是以科恩科品牌的進口渦街流量計為例，介紹的渦街流量計二線制接線方法。

三線制渦街流量計接線方法

渦街流量計的接線端子都是一樣的，只是在接三線制輸出時，需要對端子進行重組

1.打開渦街流量計的后蓋接線盒，可以看到一排的接線端子，分別有電源、電流輸出、RS485以及脈沖與當量輸出的端子。

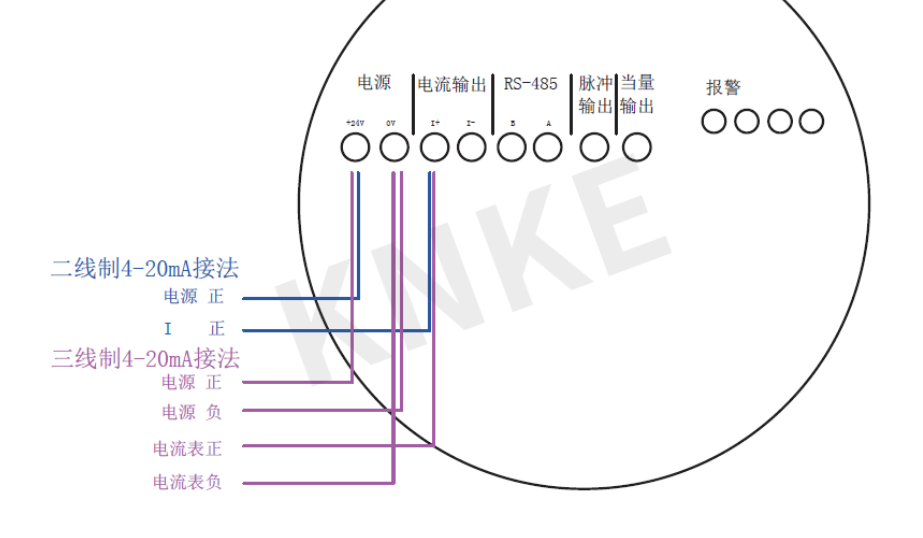

2.為了更好地對渦街流量計各個端子進行詳細說明，已經根據端子的布局來畫了一張草圖，三線制輸出4-20mA接法，可參照此圖片來連接。

3.渦街流量計電源為直接供電接法，一般使用此種方法的較少，多數渦街流量計采用了三線制的接線。

以上就是關于美國科恩科工業進口渦街流量計專家為大家整理的，渦街流量計怎么接線，以及渦街流量計的二線制和三線制接線方法。如果您還有關于渦街流量計的其他問題，可在站內瀏覽相關渦街流量計文章。
