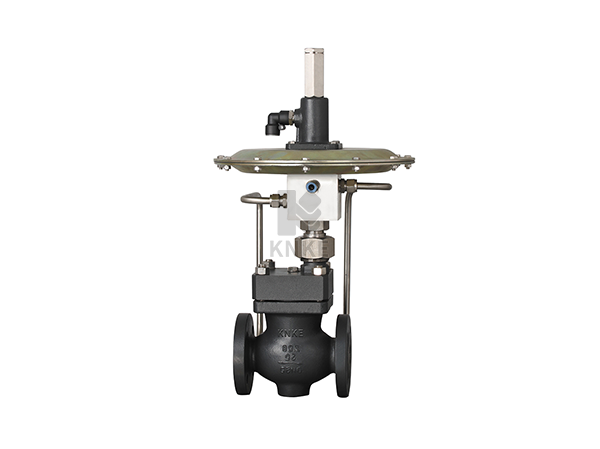

自力式氮封閥，Self-nitrogen valve closure，也叫氮封裝置調節閥，供氮閥，泄氮閥，以閥后壓力為動力源，引入閥后壓力到指揮器膜片上以控制指揮器閥芯位置，改變流經指揮器閥芯的介質壓力和流量，使閥門后端壓力保持精確恒定的調節閥。

進口自力式氮封閥壓力設定在指揮器上的彈簧上實現，擰緊壓縮彈簧閥后壓力變大，反之則變小，操作簡單因而存在方便、便捷、比一般的直接取壓自力式壓力調節閥精度要高；一般用于儲罐氮封系統；調節和穩定儲罐的氮?dú)鈮毫Γ刂凭葮O其靈敏，控制精度閥后能達到0.0001MPa （100pa，0.1kp)運行過程中壓力可以連續調節,特別適合是控制微壓場合的工況

工作原理

該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構，介質在檢測元件上產生一個作 用力預設彈簧預緊力相平衡。當罐內壓力升高至于泄氨裝置壓力設定點，平衡被破壞，

使閥芯上移，打開閥門，向外界泄放氮?dú)?當罐內壓力降至泄氨裝置壓力設定點，由于預 設彈簧力作用，關閉閥門。

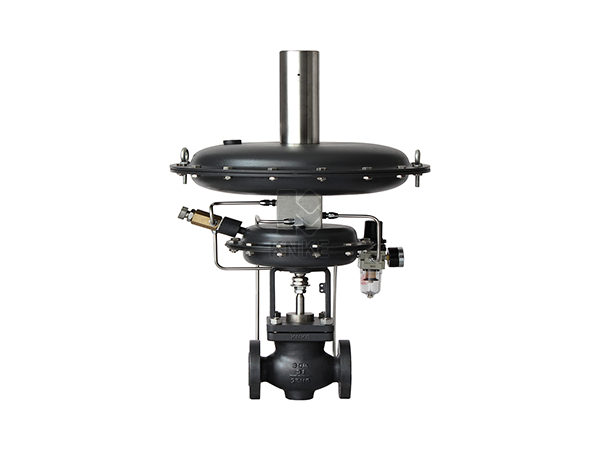

自力式氮封閥主要用于儲罐頂部氮?dú)鈮毫愣刂疲员Ｗo(hù)罐內物料不被氮化及儲罐安全。帶指揮器操作壓力調節閥由快速泄放閥及自力式微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及單座切斷閥組成。

進口氮封閥工作原理

儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮?dú)狻Ｒ蛭赫{(diào)節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。

進口氮封閥特點

1、無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本;

2、氮封裝置供氮、泄氮壓力設定方便，可在連續生產的條件下進行;

3、壓力檢測膜片有效面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩;

4、采用無填料設計，閥桿所受磨擦力小，反應迅速，控制精度高;

5、供氮裝置采用指揮器操作，減壓比可達100：1，減壓效果好，控制精度高;

6、為確保儲罐的安全，需在罐頂設置呼吸閥;

7、呼吸閥僅起安全作用，避免了常規氮封裝置中啟閉頻

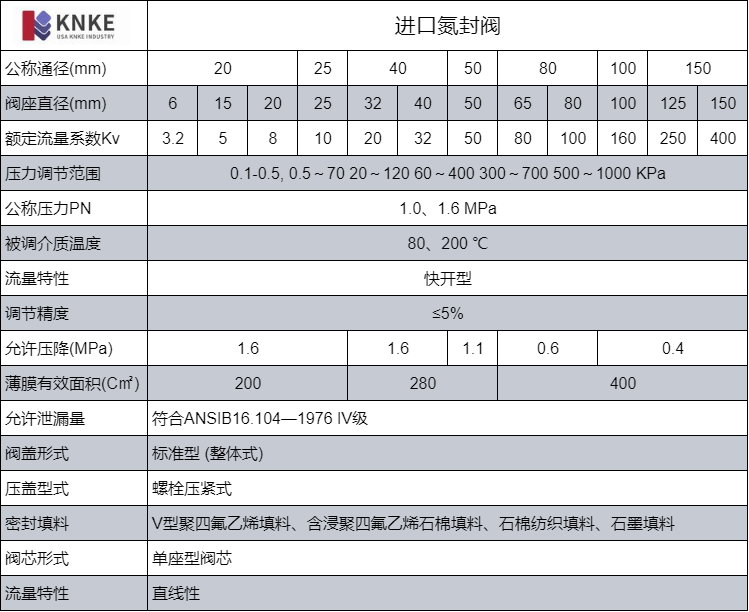

進口氮封閥技術參數
