氣動隔膜泵是一種容積式往復泵，通過空壓機提供的壓縮空氣來驅動。它的工作原理基于一個簡單而可靠的設計，通過隔膜的運動來實現液體的吸入和排出。

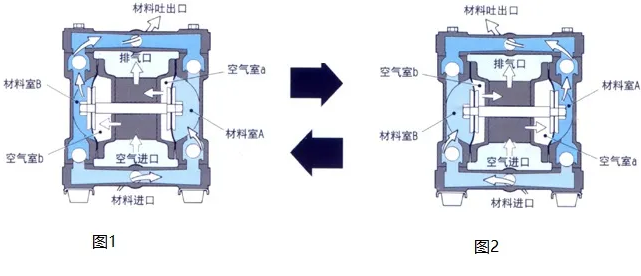

氣動隔膜泵由氣流結構和液流結構兩大部分構成，兩側膜片完全隔離。在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體。壓縮空氣從泵的進氣接頭進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。這樣的設計使得氣動隔膜泵能夠?qū)崿F(xiàn)自吸流體的作用。

當壓縮空氣進入配氣閥后，它推動連桿軸左右往復運動。同時，排氣口快速排出消耗后的低壓氣體。在兩側高、低壓氣體交替作用下，連桿軸帶動兩側膜片左右運動，使兩邊容積腔內氣壓發生交替變化，從而實現液體的連續吸入與排出。

氣動隔膜泵的配氣機構起到自動引入壓縮空氣的作用，推動隔膜朝相反方向運動，從而形成兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，迫使兩個單向球閥交替地開啟和關閉，實現液體的連續吸入和排出。

流體在通過隔膜泵時，軟密封球芯和閥座的開關動作使得每個外隔膜室交替地填充和排出。球芯和閥座對通過的壓力差做出反應，并且由于球芯和閥座的軟密封形式，甚至可以處理一些含有小顆粒的流體。

氣動隔膜泵的工作原理簡單而有效。它不需要電力驅動，只需氣源壓力大于每平方厘米兩公斤即可工作。因此，氣動隔膜泵在一些特殊工況下具有很大的應用優勢，如需要防爆性能或需要在潮濕環境下工作的場合。
