真空隔膜閥是一種常見的閥門，主要用于截止或接通氣流，在被抽真空容器與低真空泵之間起到重要的作用。其采用閥桿將橡膠隔膜直接壓在閥座上的設計，使得它具有結構簡單、質量輕、體積小和密封性能良好的特點。讓我們來詳細了解一下真空隔膜閥的結構和工作原理。

真空隔膜閥結構

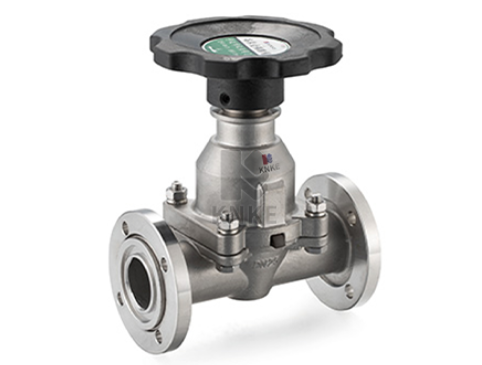

真空隔膜閥的主體通常采用鋁合金鑄造，這種材料既輕便又具有足夠的強度和耐腐蝕性。在閥門主體中心位置設置有一個手柄或手輪，通過旋轉手柄或手輪來控制閥門的開關。閥門內部有一個閥桿，閥桿上安裝有橡膠隔膜。當手柄或手輪旋轉時，閥桿會向下或向上運動，從而使橡膠隔膜直接壓在閥座上或離開閥座。

真空隔膜閥工作原理

真空隔膜閥的工作原理相對簡單而可靠。當需要截止氣流時，操作者順時針旋轉手柄或手輪，閥桿向下運動，將橡膠隔膜直接壓在閥座上，從而封閉氣流通道，實現截止功能。當需要接通氣流時，操作者逆時針旋轉手柄或手輪，閥桿向上運動，帶動橡膠隔膜離開閥座，打開氣流通道，實現接通功能。

根據不同的工作要求和使用環境，真空隔膜閥可以選擇不同材質的橡膠隔膜。丁腈橡膠隔膜適用于前級和預抽低真空管道以及溫度在-25℃至80℃之間的非腐蝕性氣體。而氟橡膠隔膜則適用于高真空系統，并且能夠在較寬的溫度范圍內工作，通常在-30℃至150℃之間。

以上就是關于真空隔膜閥結構和工作原理的介紹，真空隔膜閥結構簡單、質量輕、體積小，并具有良好的密封性能。根據使用要求，可以選擇不同材質的橡膠隔膜，如丁腈橡膠或氟橡膠，以適應不同的工作環境和溫度范圍。
