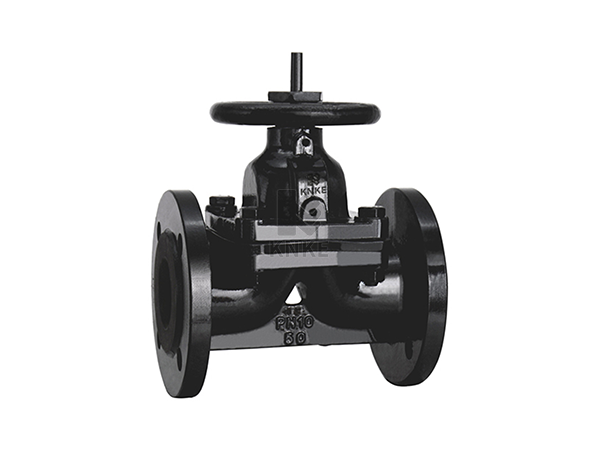

科恩科KNKE的進口手動襯膠隔膜閥，Manual rubber lined diaphragm valve，它的啟閉件是一塊用軟質材料制成的隔膜，采用EPDM橡膠材料制成，把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。

手動襯膠隔膜閥原理作用

進口襯膠隔膜閥的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥用耐腐蝕襯里的閥體和耐腐蝕隔膜代替閥芯組件，利用隔膜的移動起調節作用，適用于有腐蝕性、粘性、漿液介質。注意:隔膜閥不能用于壓力較高的場合。

襯膠隔膜閥適用范圍應用于科研、電子、機械、冶金、石油，化工，能源、生物、制冷、食品等領域。

手動襯膠隔膜閥性能特點

1、彈性密封的開閉件，確保沒有內漏；

2、流線型的流道，使得壓力損失小；

3、沒有填料函，因此沒有外漏；

4、閥體與蓋被中間隔膜開，使得隔膜上方的閥蓋，閥桿等到零件不受介質侵蝕；

5、隔膜可更換，維護費用紙；

6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

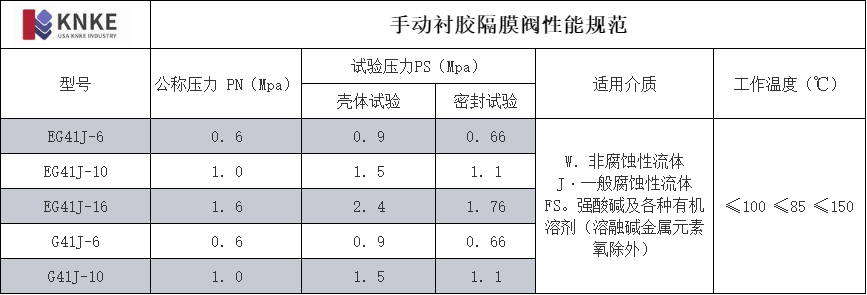

手動襯膠隔膜閥性能規范

手動襯膠隔膜閥結構圖

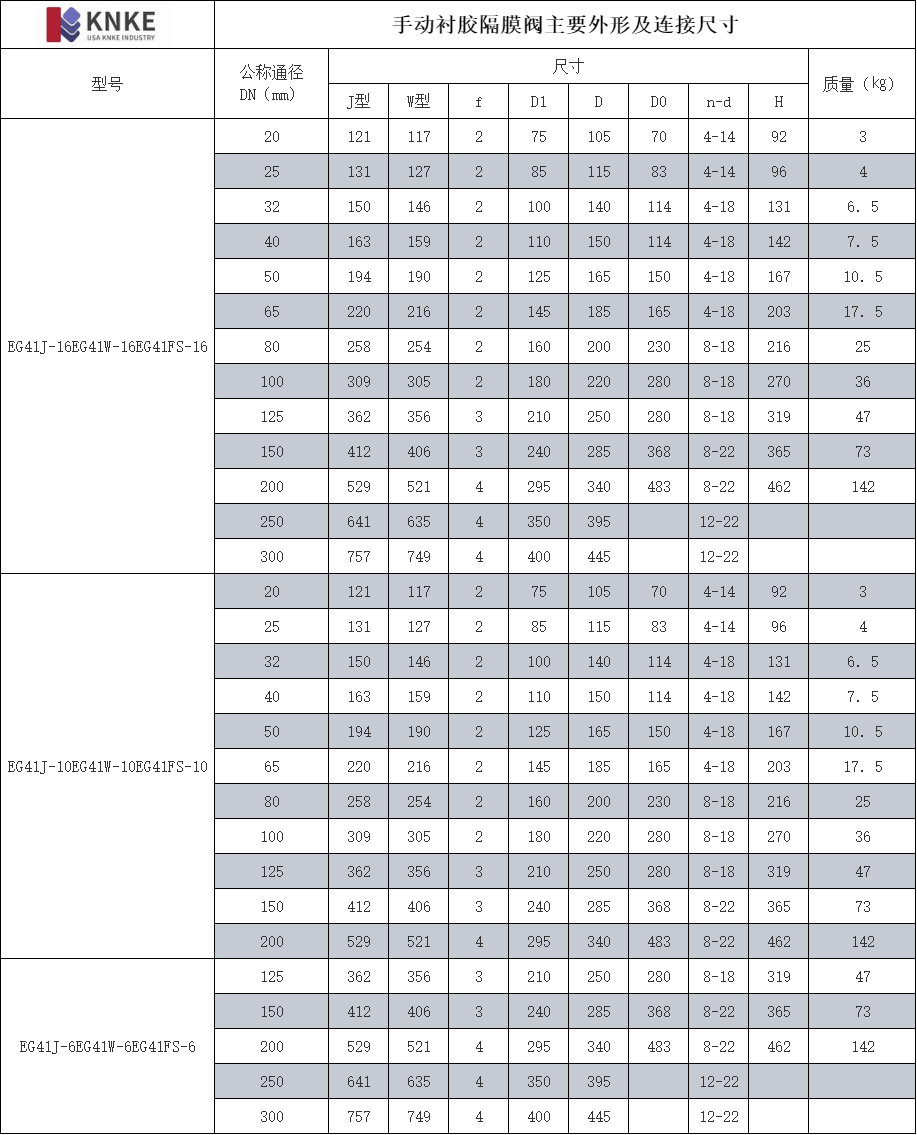

手動襯膠隔膜閥主要外形及連接尺寸
