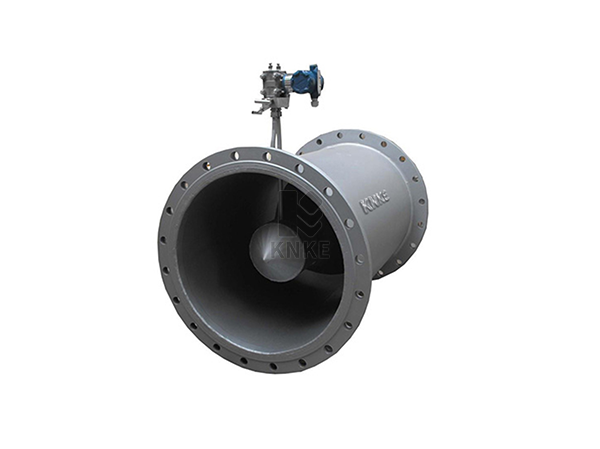

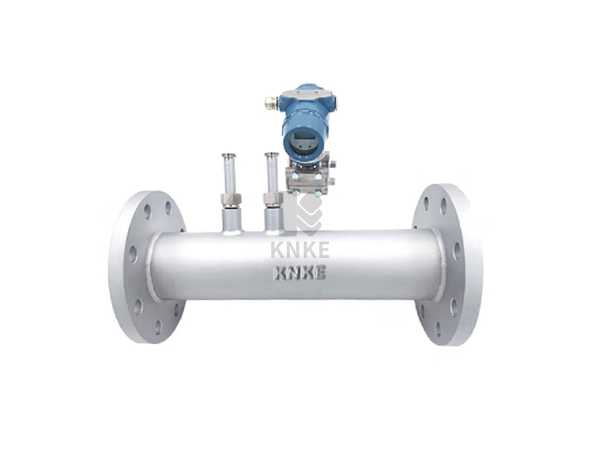

美國科恩科KNKE的進口V錐流量計是利用節流效應來測量流量的，與其它節流體相比，它改變了節流布局，從傳統的中心孔節流改為環狀節流，即V錐傳感器是利用一流線型圓錐體懸掛在管道中心將流體逐漸收縮到管道內邊壁，這種新穎的節流效應使其具有自整流、自清洗、自保護特性。與普通節流件相比，它改變了節流布局，從中心孔節流改為環狀節流。實踐使用證明，V錐流量計與其他流量儀表相比，具有長期精度高、穩定性好，受安裝條件局限小、耐磨損、測量范圍寬、壓損小、適合贓污介質等優點。
進口V錐流量計工作原理
V型錐流量計是基于流動連續性原理和伯努利方程來計算流體工況流量的。在同一密閉管道內，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P+，在介質通過錐體的節流區時，速度會增加，壓力會降低為P-，P+和P-都通過V型錐形流量計的取壓口引到差壓變送器上，流速發生變化時，差壓值會隨之增大或減小。也就是說對于穩定流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節流面積越大，則產生的差壓值也越大。
進口V錐流量計性能參數
| 品 牌 Brand | 科恩科KNKE |
| 產品名稱 Product name | V錐流量計 |
| 口 徑 Nominal diameter | DN25～DN2000 |
| 重 復 性 Repeatability | 0.11% |
| 工作壓力 Working pressure | 0～40MPa(有多個壓力等級可供選擇) |
| 工作溫度 Working temperature | -40～851°C·環境溫度：-42～65°C |
| 壓力損失 Pressure loss | 同樣的β值，壓損是孔板1/3～1/5 |
| 口 徑 Nominal diameter | DN25～DN2000 |
| 精度等級 Accuracy class | 0.5級(差壓流量變送器精度應高于0.2級，含0.2級),(β：0.45～0.85 |
| 當β<0.55量程比4∶1時，精度等級：≤0.30) | |
| 安裝直管段要求 Installation requirements | 前0-3D直管道，后0-1D直管段，量程比寬：通常為10∶1 |
選擇合適的參數可達到50∶1 |
