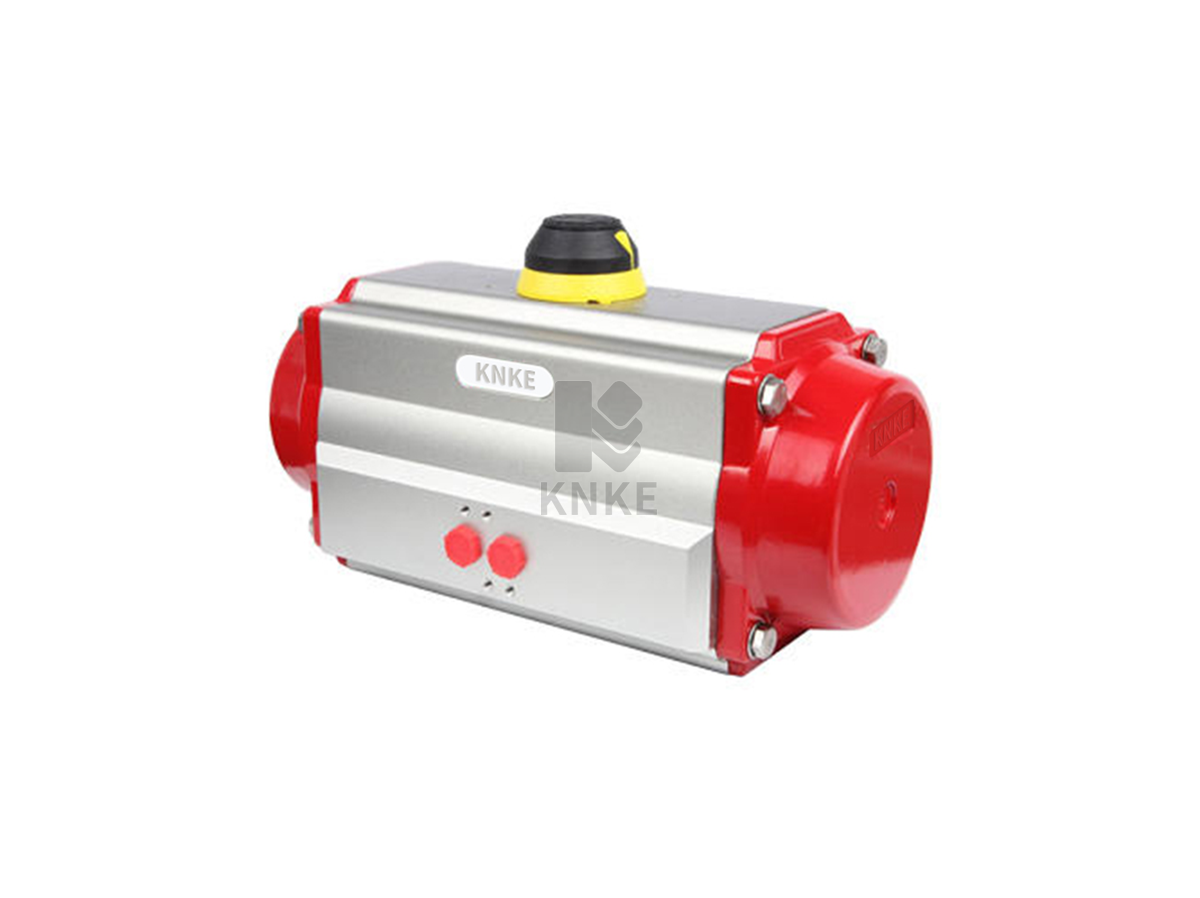

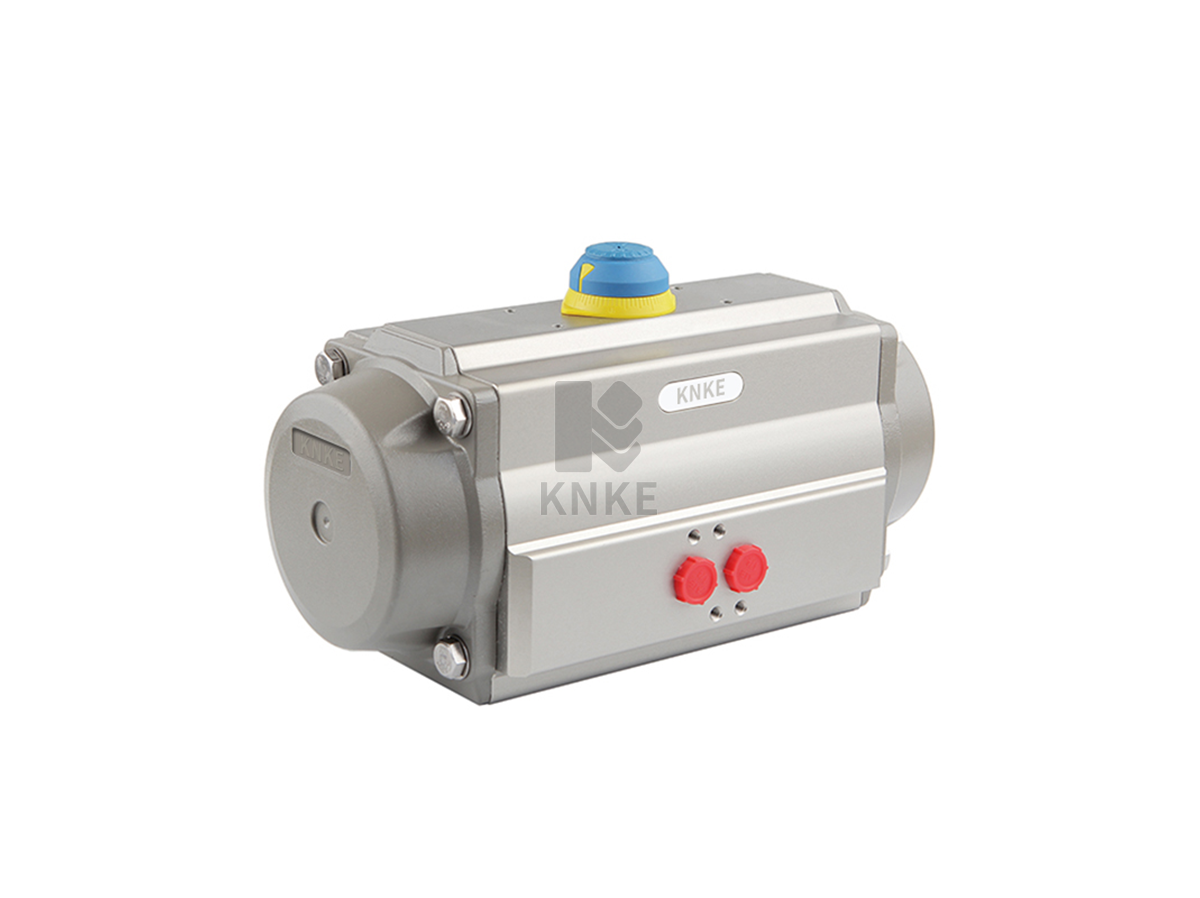

科恩科KNKE單作用氣動執行器，Single acting pneumatic actuator，采用了新型的齒輪齒條傳動機構,綜合了目前最新的氣動執行器技術和應用材料,基于豐富的現場安裝和產品應用經驗創新設計而成。經過充分的實踐證明,我們的產品具有以下優點:

· 高性能和高可靠性

· 全面符合最新國際規范a

· 更多的適用規格和更高的性?xún)r(jià)比

· 更好的工業造型更適合各種應用環境。

單作用氣動執行器在通氣的情況下氣動執行器打開閥門，不通氣源的情況下自動關閉，單作用氣動執行器靠彈簧自動復位，一般在危險的工況中使用較多，比圖輸送可燃?xì)怏w或可燃液體，在失去氣源又出現緊急情況的時候，單作用氣動執行機構能自動復位把危險降到最低，而雙作用一般不容易復位。單作用氣動執行器一般分為常開型和常閉型。常開型：通氣關，斷氣開；常閉型：通氣開，斷氣關。

進口單作用氣動執行器原理：

單作用氣動執行器的工作原理是當壓縮空氣由A口進入，使氣缸內左右活塞向相反的方向移動，此時輸出軸逆時針?lè)较蜣D(zhuǎn)動。兩活塞側面的壓縮空氣通過B口排出。當氣動執行器失去氣源時，由于內部彈簧的作用是活塞向中心方向移動，此時輸出軸順時針?lè)较蜣D(zhuǎn)動，兩活塞中間的空氣通過A口排出。在彈簧的張力作用下執行器將帶動閥門回復到初設定位置。

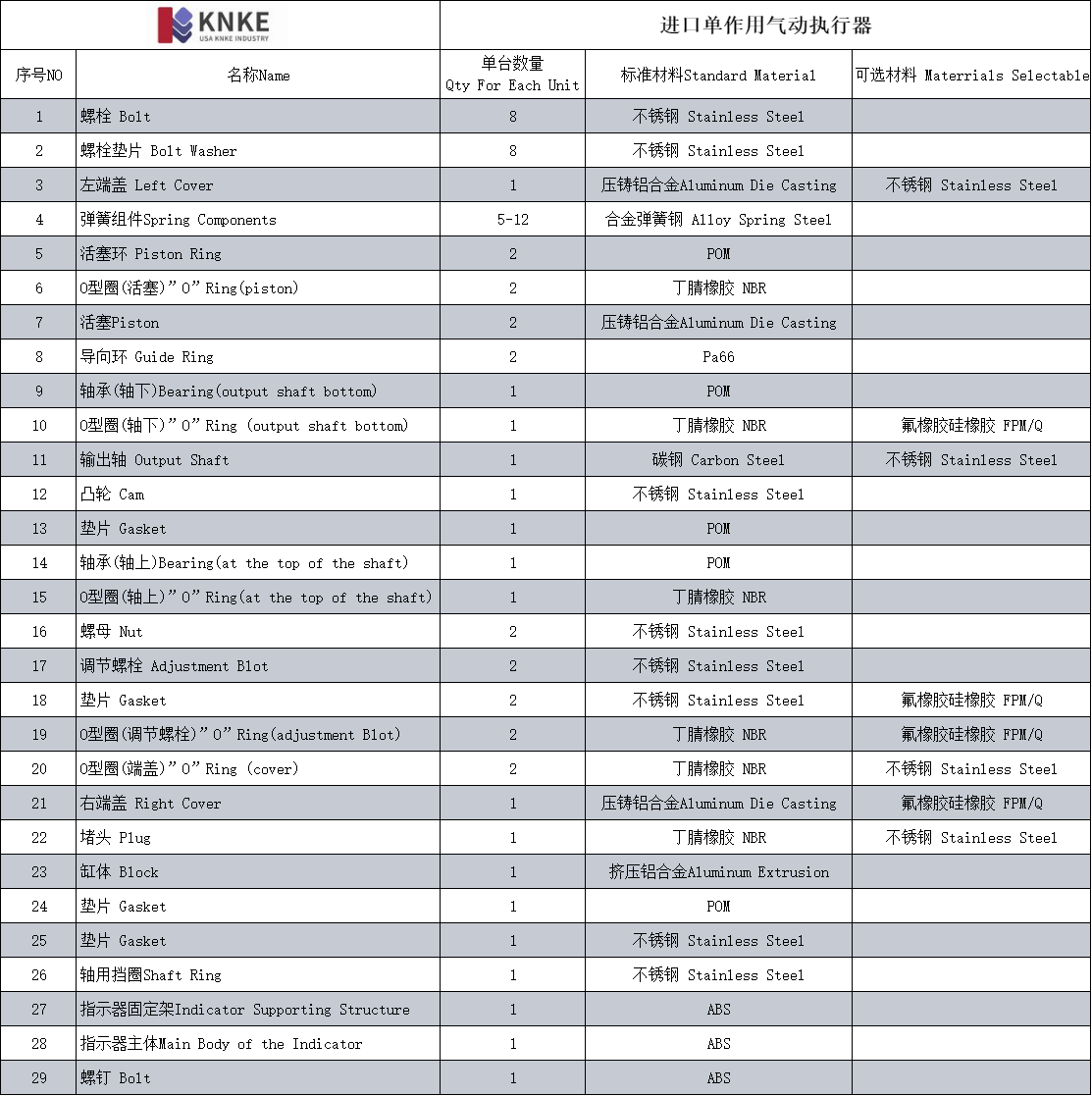

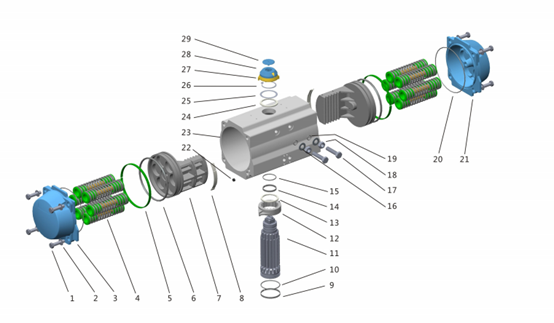

進口單作用氣動執行器產品結構

1、一體式通用緊湊設計：

同型號的雙作用和彈簧復位執行機構,具有相同的缸體和端蓋可通過增加或拆除彈簧來進行現場轉換,減少產品備件型號極大地方便了用戶的現場應用。

2、全面符合最新的國際規范：

包括ISO5211、DIN3337和VDI/VDE3845等。完全支持 NUMAR標

準具備良好的可互換性,便于安裝電磁閥、限位開關等相關附件。

3、采用雙活塞齒輪齒條的結構設計：

具有結構緊湊、使用壽命長、動作迅速等優點。安裝位置對稱的設計可通過簡單的活塞對調方式來簡易地改變轉向。

4、外部的2個獨立行程調節螺釘：

能夠方便而精確地在2個方向上進行±4°的調節。從而使執行機構在全開和全關的位置與閥門位置保持一致。

5、齒條和活塞上的復合軸承以及導向環：

可確保操作精確、低摩擦及長壽命,并可有效防止輸岀軸斷裂。

6、軸承導向一體化齒輪設計：提高了安全性,并采用鍍鎳處理,抗斷裂性能更好,使用壽命更高。

7、齒輪和齒條上的高精度齒形：使得齒輪和齒條的嚙合間隙更小,傳動更精確,輸出功率更大。

8、壓制的鋁質缸體：內部和外部都采用了防腐措施,氣缸內表面經過了細磨處理使得摩擦系數更低,產品使用壽命更長。

9、組合式預負荷彈簧座：具有特殊鍍層的彈簧適用于各種場合,更安全、更抗腐蝕。

10、高質量的軸承：密封性好且摩擦系數低、使用壽命長,適用溫度范圍廣。

11、內外部均采用高品質的不銹鋼緊固件：具有良好的長期抗腐蝕能力。

12、帶NAMUR標準槽的多功能位置指示器：既提供了簡單清晰的可視化指示,并能夠方便地連接標準通用的各類傳感部件。

· 所有輸出軸都配有縮減尺的四方輸出軸

進口單作用氣動執行器選用范圍、附件以及質量管理

選用范圍：

A、所有規格的執行機構可按要求提供304或316不銹鋼輸出軸。

B、對于高溫和低溫的應用場合,所有執行機構均有對應的氟橡膠和硅橡膠O型圈,并配合使用特殊潤滑劑。

C、除了標準的平行四方和對角四方的底部輸出軸,還可以提供鍵式和平頭式輸出軸,或按用戶指定方式提供。

質量管理：

· PT系列氣動執行機構的生產完全符合ISO9001體系規范。

· 每一個單獨執行機構在出廠前都進行了測試,并提供一個獨特的序列號以便于辨識和跟蹤。

· 每一個執行機構都用一個適當?shù)挠布埾浒b,為了對執行機構的保護和辨認,每一個紙箱上都有充分詳細的標識。

可選用的附件：

· 支架 ·連接件

· 電磁閥 ·限位開關盒

· 接近式傳感器

· 齒輪箱(手輪機構)

· 定位器

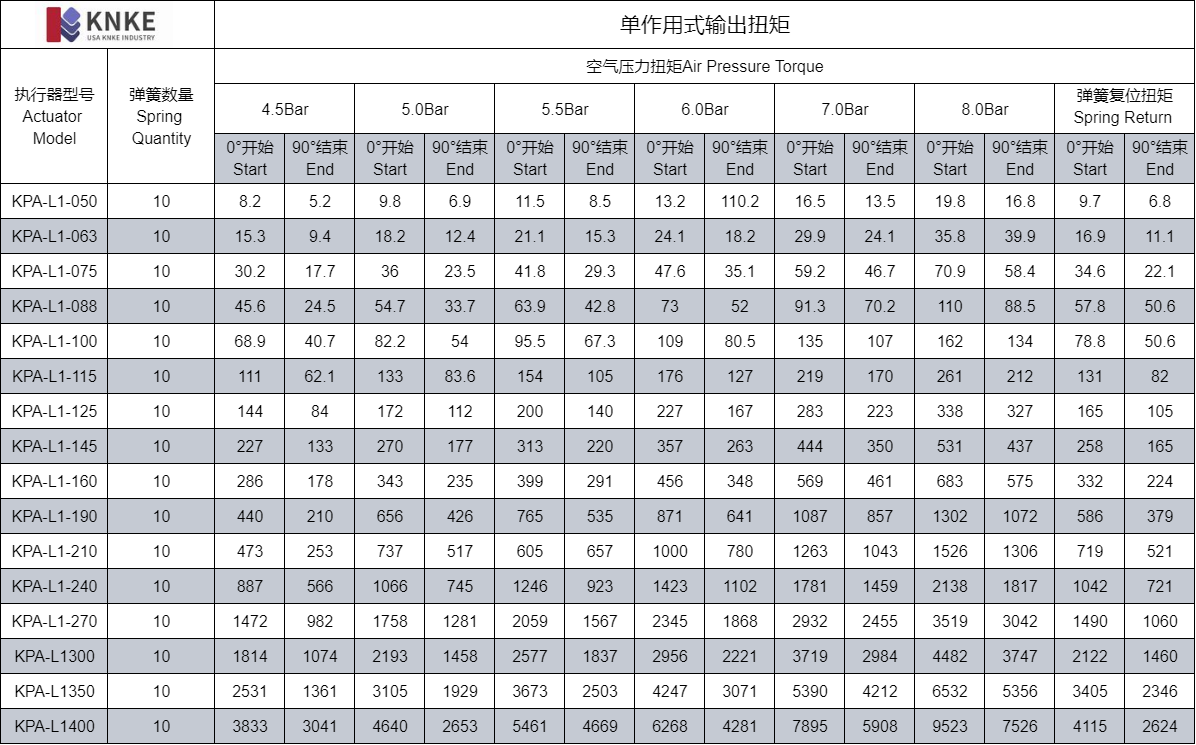

單作用式輸出扭矩(彈簧復位)Single Action Output Torque(Spring Return)(Nm)
