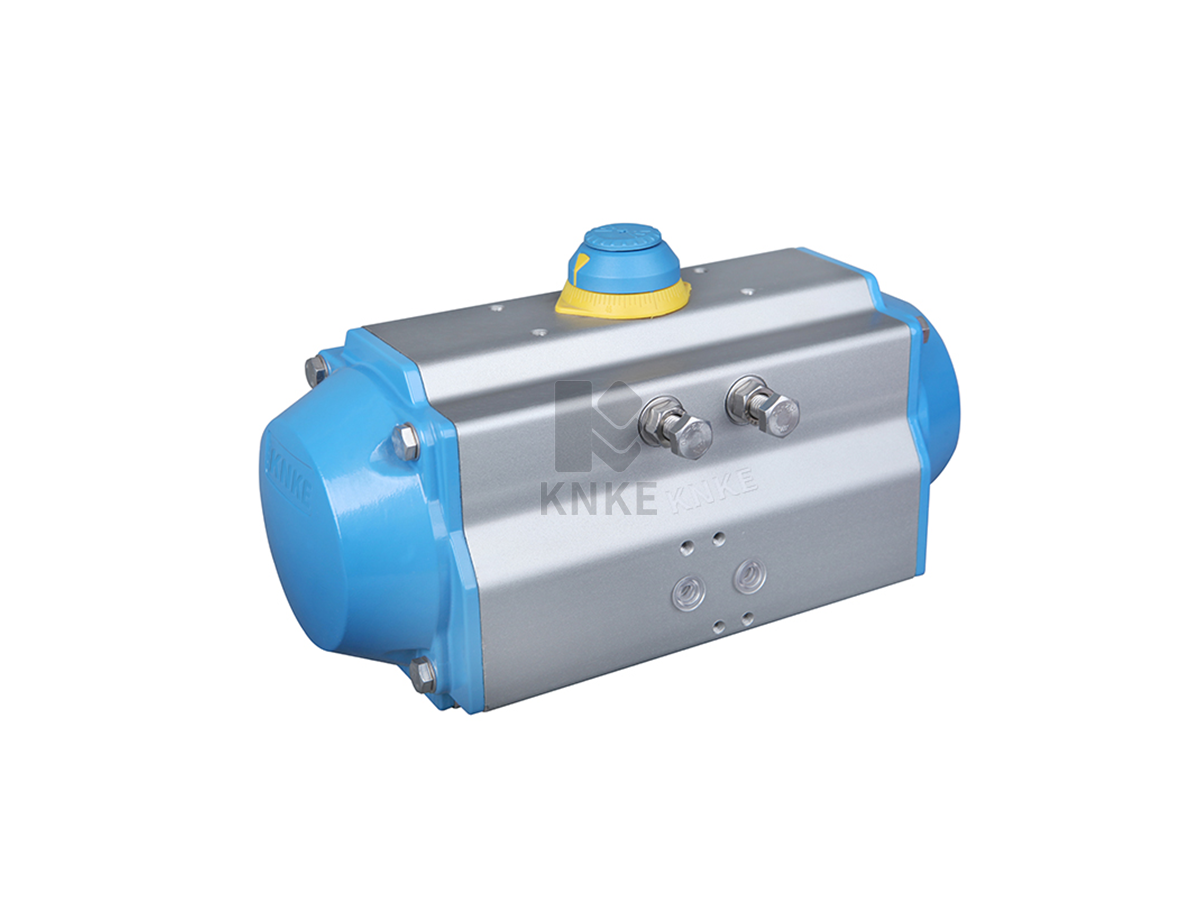

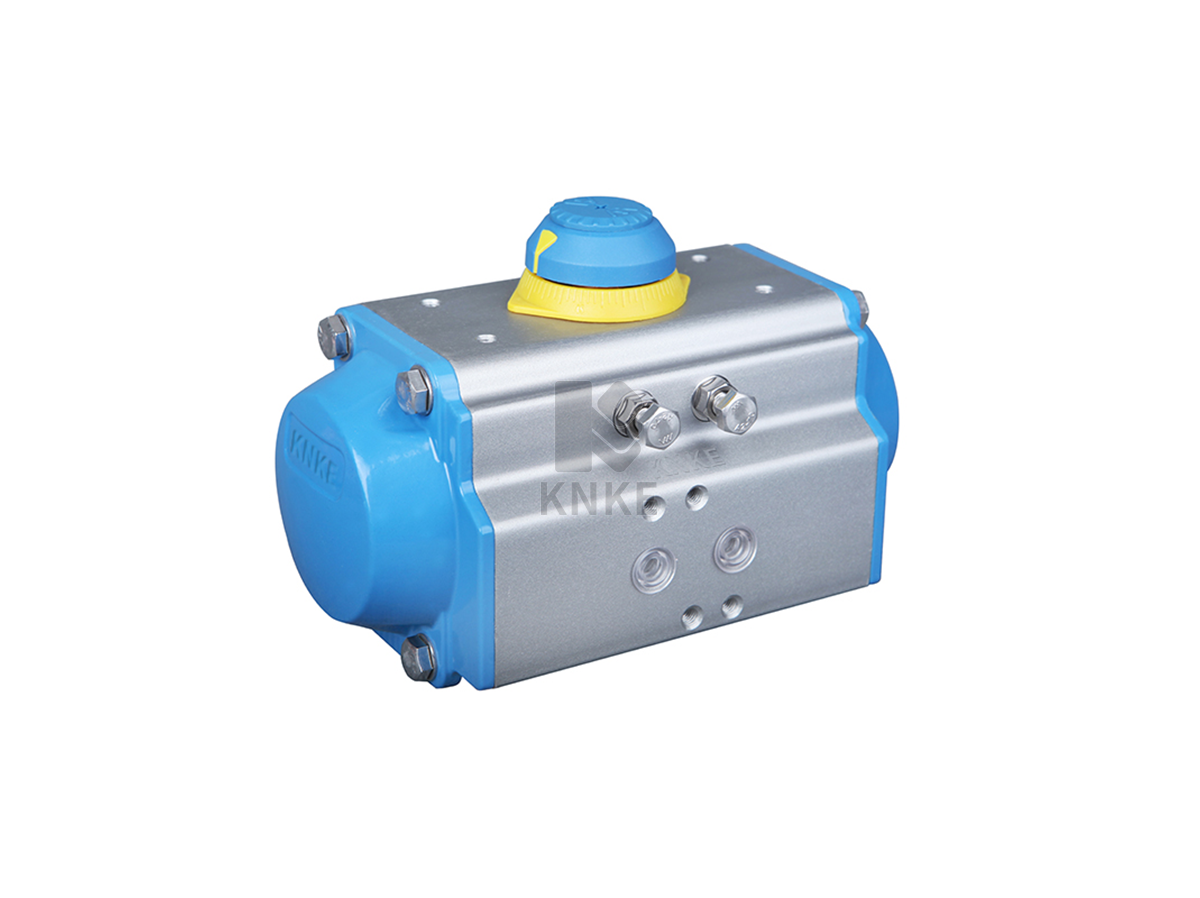

蝶閥用氣動執行器，Pneumatic actuator for butterfly valve，是指專門用于控制蝶閥開關和調節的氣動執行機構，配套于各種科恩科KNKE或者知名蝶閥，組成氣動開關蝶，氣動調節蝶閥，氣動控制蝶閥，氣動法蘭蝶閥，氣動對夾蝶閥等，還可以配套定位器，電磁閥，限位開關，實現對介質的自動開關或者調節。

采用了新型的齒輪齒條傳動機構,綜合了目前最新的氣動執行器技術和應用材料,基于豐富的現場安裝和產品應用經驗創新設計而成。經過充分的實踐證明,我們的產品具有以下優點:

· 高性能和高可靠性

· 全面符合最新國際規范a

· 更多的適用規格和更高的性?xún)r(jià)比

· 更好的工業造型更適合各種應用環境。

蝶閥用氣動執行器性能特點

1. 指示器

指示器符合VID/VIE3845 NAM UR標準,便于安裝限位開關、定位器等附件。

2. 輸出軸

鍍鐐合金鋼一體式鍛壓輸出軸的設計符合NAMUR、ISO5211. DIN3337標準。特殊標準可根據客戶要求去定制。

3. 缸體

由優質鋁合金擠壓成形,表面進行硬質陽極氧化處理、特氟龍涂層。

4. 端蓋

鋁合金壓鑄，表面陽極硬化處理、金屬聚酯涂層。

5. 活塞

采用鑄鋁硬質氧化處理

6. 調節螺栓

兩個獨立行程調節螺栓可以方便精確的在±5。以?xún)?nèi)調整閥門的開合角度。

7. 活塞環

采用低摩擦、長壽命復合材料，維修更換方便。

8. 密封

常溫下使用丁月青橡膠，高溫和低溫工況下，根據客戶要求使用特殊的密封。

9. 氣源接口

符合NAM UR標準，可直接安裝NAM UR標準電磁閥。

10. 所有緊固件均采用不銹鋼材料。

符合NAM UR標準,可直接安裝NAM UR標準電磁閥。

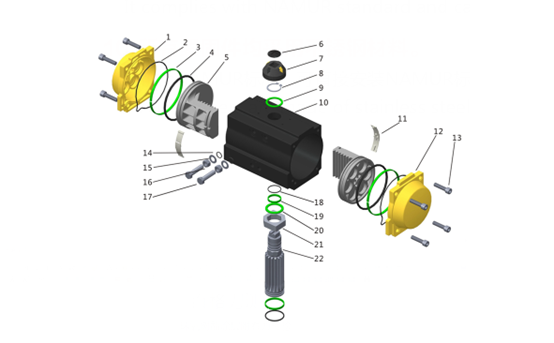

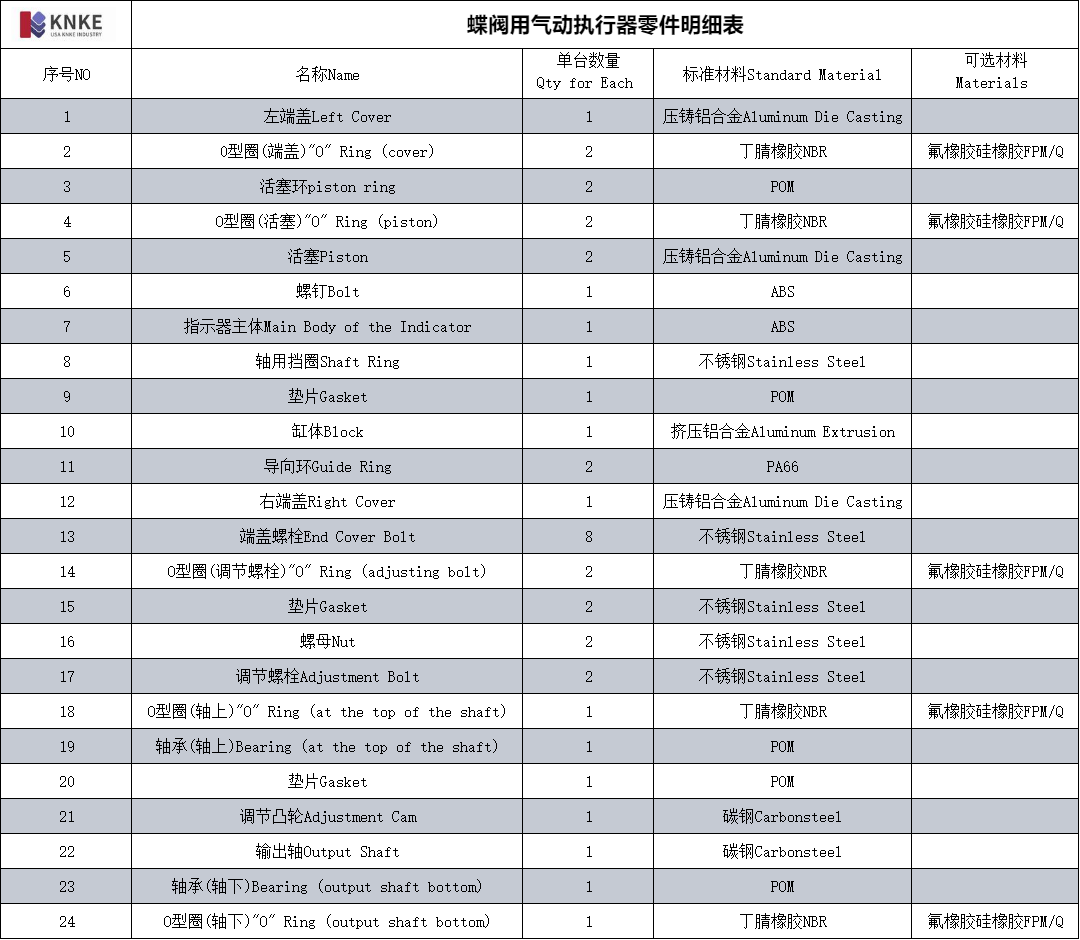

蝶閥用氣動執行器零件明細

輸出扭矩Output Torque

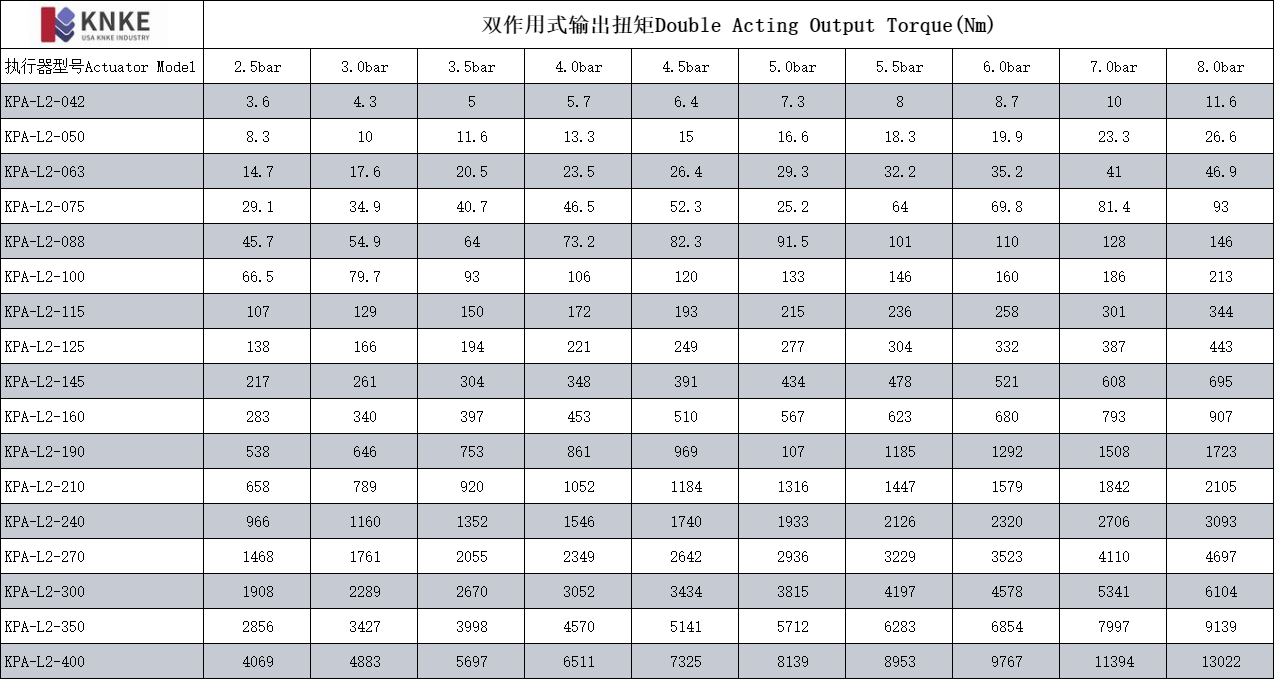

雙作用式輸出扭矩Double Acting Output Torque(Nm)

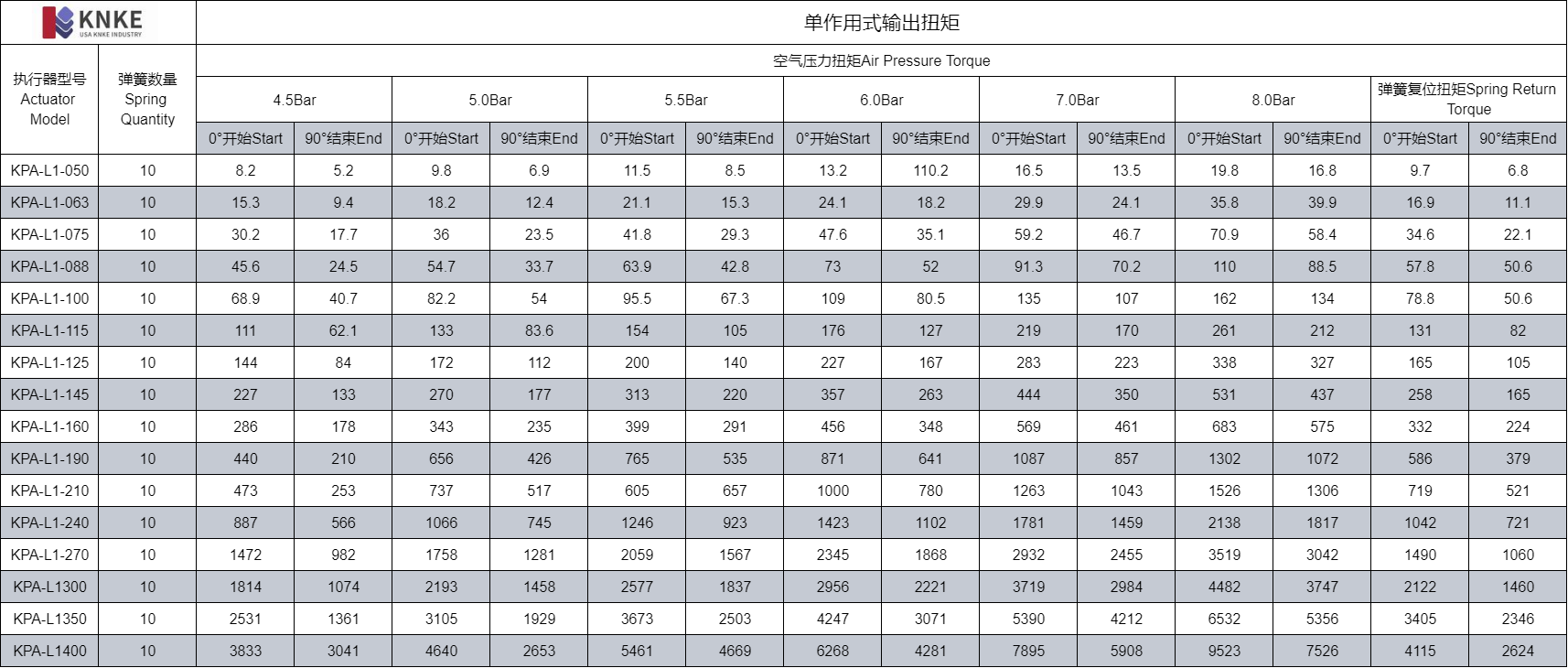

單作用式輸出扭矩(彈簧復位)Single Action Output Torque(Spring Return)(Nm)
